氣浮機結構圖

氣浮機是一種廣泛應用于水處理領域的設備，其核心功能是通過氣浮原理去除水中懸浮物和膠體物等微細顆粒，達到凈化水質的目的。氣浮機的結構緊湊、設計合理，能夠高效地完成水處理任務。下面將詳細介紹氣浮機的結構及其各部分的功能。

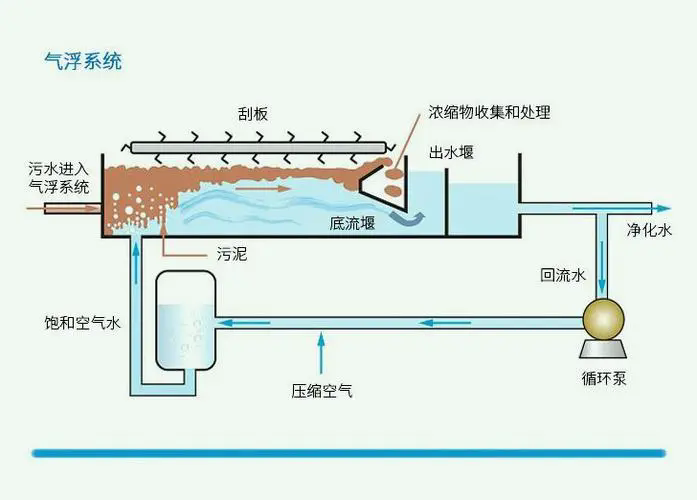

氣浮機主要由氣浮池、溶氣罐、加壓泵、刮沫機等核心部件組成。這些部件相互協作，共同實現氣浮機的凈化功能。

氣浮池是氣浮機的主體部分，用于容納待處理的污水。在氣浮池內，通過特定的氣泡產生裝置，可以產生大量微小氣泡。這些氣泡與池中的污水混合，使污水中的懸浮物和膠體物等微細顆粒粘附在氣泡上，形成水、氣、固三相混合懸浮物。隨著氣泡的上升，這些懸浮物也隨之浮升到水面，形成浮渣，從而實現了固液分離。

溶氣罐是氣浮機的關鍵部件之一，用于將空氣和水混合，使空氣充分溶解在水中。溶氣罐內設有加壓泵，通過加壓泵的作用，將水和空氣混合物加壓到一定壓力，使空氣充分溶解在水中，形成氣水混合物。這樣，在氣浮池內釋放時，溶解在水中的空氣能夠迅速析出，形成大量微小氣泡，為氣浮過程提供必要的條件。

加壓泵在氣浮機中扮演著重要的角色。它將溶氣罐內的氣水混合物加壓后送入氣浮池，確保氣水混合物在氣浮池內具有一定的壓力和流速，從而與污水充分混合。加壓泵的性能直接影響到氣浮效果，因此選擇合適的加壓泵對于保證氣浮機的正常運行至關重要。

刮沫機則是安裝在氣浮池上的輔助裝置，用于去除水面上的浮沫和懸浮物。刮沫機通常由減速機和刮板組成，通過減速機的轉動帶動刮板旋轉，將水面上的浮沫和懸浮物刮到池邊，方便清理。刮沫機的設計合理，操作簡便，能夠有效地提高氣浮機的處理效率。

除了以上核心部件外，氣浮機還可能包括其他輔助設備和結構，如藥劑罐、穩流室、溶氣釋放室等。藥劑罐用于儲存和溶解處理過程中所需的藥劑；穩流室則用于使湍流的原水動能消耗，勻速進入溶氣水釋放室，保證氣浮處理效果；溶氣釋放室與分離室于一體，確保絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達到最佳狀態。

綜上所述，氣浮機是一種結構緊湊、功能強大的水處理設備。其核心部件相互協作，共同實現氣浮過程，達到凈化水質的目的。在實際應用中，氣浮機具有廣泛的應用場景和顯著的環保效益，對于保護水資源、改善水環境具有重要意義。
